Begeleide oefening 1#
Gegeven is de volgende constructie:
Fig. 42 Constructie#
Bepaal de oplegreacties en het krachtsverloop in de constructie met MatrixFrame.
Opgave
Voer de geometrie in en ga verder met de profielgegevens.
Oplossing
Ik vul geen profielgegevens in
Onjuist, MatrixFrame heeft profielgegevens nodig. Als je deze constructie met de hand zou uitrekenen, zou je dan stijfheidsgegevens nodig hebben voor de oplegreacties en krachtsverdeling?
Ik verzin zelf wat
Exact! Waarom maakt het niet uit welke waardes je invult?
Ik kan het juiste antwoord niet bepalen, want de profielgegevens zijn vereist
Onjuist, voor het bepalen van de oplegreacties en krachtsverdeling zou je geen stijfheidsgegevens nodig moeten hebben, alhoewel MatrixFrame dat wel vereist. Maakt het uit welke waardes je invult?
Opgave
Voer de opleggingen in en ga verder met de scharnierende aansluitingen.
Oplossing
Rondom A is gelijk aan 0
Rondom B is gelijk aan 1/2
Rondom C is gelijk aan 2/3
Rondom D is gelijk aan 1
Opgave
Voer de linear-elastische berekening uit en bekijk de resultaten.
Oplossing
De oplegreactie bij A is 5.67 kN (positief omhoog, negatief omlaag).
Het maximale absolute moment in de constructie is 77.64 kNm.
De maximale absolute dwarskracht in de constructie is 59.72 kN.

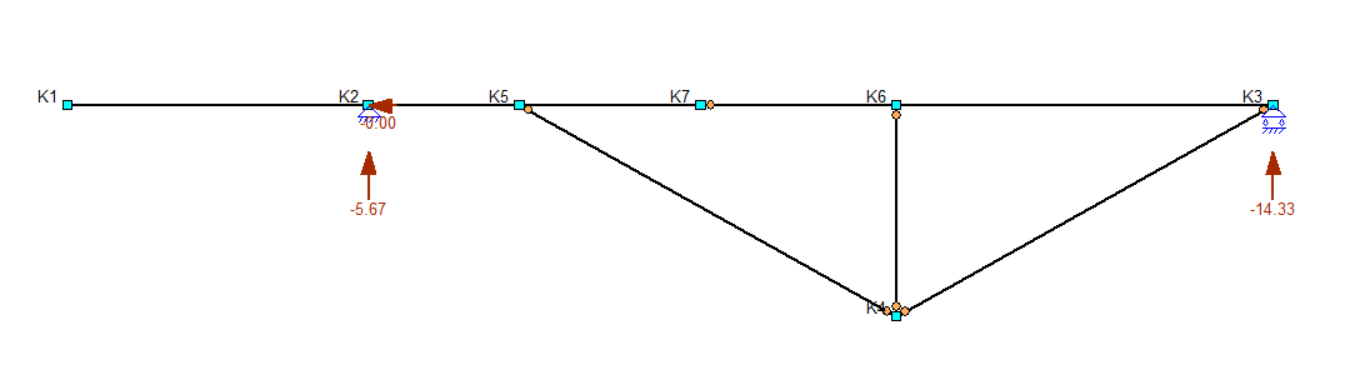

Fig. 43 Oplegreacties#

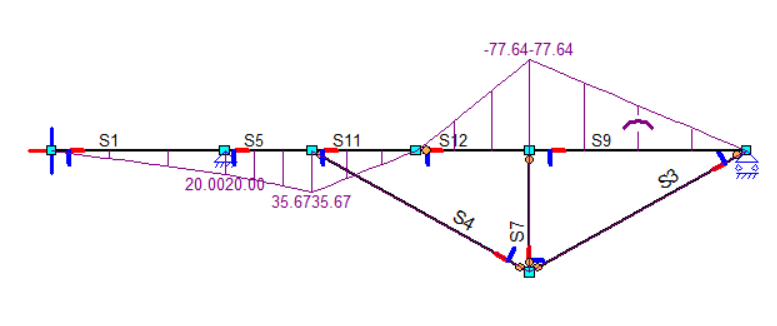

Fig. 44 Momenten#

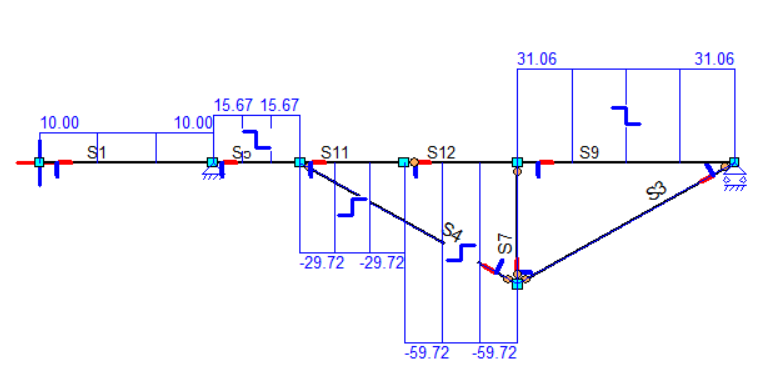

Fig. 45 Dwarskrachten#
Hint
Het bestand van dit voorbeeld is hier te downloaden.
