Begeleide oefening 2#

Gegeven is de volgende constructie:

../_images/structure_3.svg

Fig. 46 Constructie, \(EA = 800 \ \rm{kN}, EI = 3 \ \rm{MNm^2}\)#

Bepaal de oplegreacties, verplaatsingen en het krachtsverloop in de constructie met MatrixFrame.

Opgave

Voer de geometrie, profielgegevens, opleggingen en scharnierende aansluitingen in, voer de linear-elastische berekening uit en bekijk de resultaten.

Oplossing

  • Het moment in D is 7.78 kNm

  • De maximale zakking is 0.16 m

  • De absolute waarde van de rotatie van knoop A is 0.66 graden

../_images/image41.png

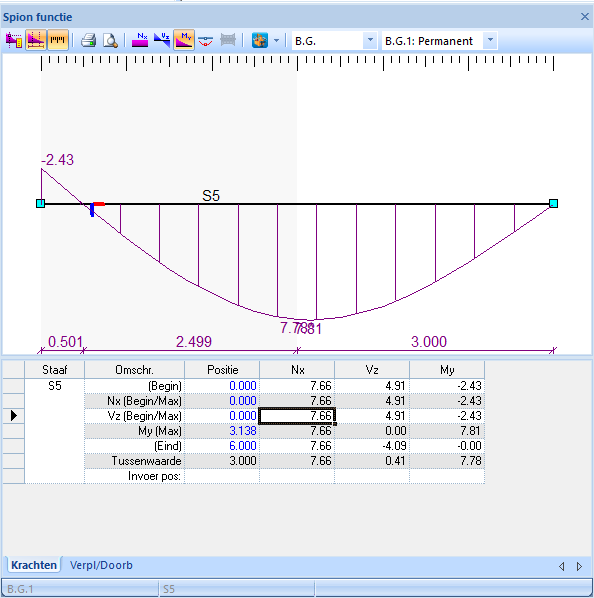

Fig. 47 Moment in D#

../_images/image51.png

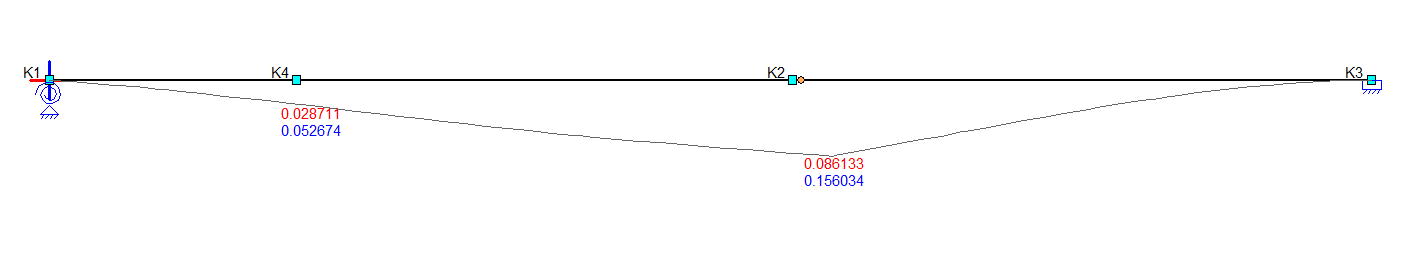

Fig. 48 Maximale zakking#

../_images/image_3.png

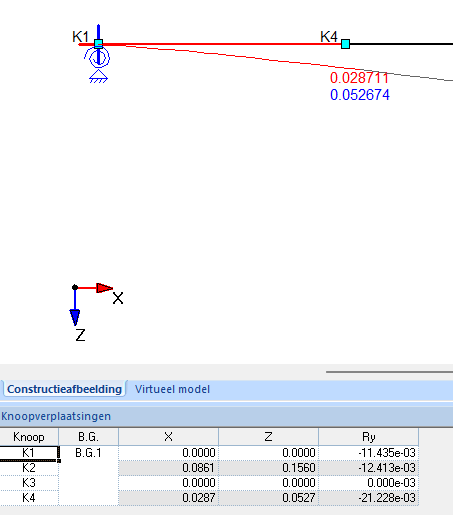

Fig. 49 Rotatie van knoop A in radialen#

Hint

Het bestand van dit voorbeeld is hier te downloaden.
